Пробоотборник зерна ЭРОН 4000 Гироскоп
ПРИНЦИП РАБОТЫ автоматического пробоотборника:
Автоматические пробоотборники зерна ЭРОН предназначены для отбора проб сыпучих продуктов (зерна, комбикорма, гранулированных продуктов, муки и т.д.) из кузова автомобиля.
Главной отличительной чертой пробоотборника зерна ЭРОН 4000 Гироскоп является наличие двух независимых осей вращения в горизонтальной плоскости, что дает ему ряд неоспаримых преимуществ перед конкурентами.
Щуп пробоотборника опускается в подлежащее анализу зерно, забирает определенное его количество и отправляет эту пробу в емкость (циклобюро), расположенную в лаборатории. Передача пробы в лабораторию происходит по зернопроводу с помощью вакуумной турбины. Установка зонда над той точкой транспортного средства, из которой должна быть взята проба, производится благодаря вращению "стрелы" пробоотборника относительно двух осей вращения - первая - на опоре, вторая - на консоли пробоотборника.
Одна из главных особенностей ЭРОН - это система «касания дна кузова». Чтобы взять пробу, щуп погружается в зерно и по мере опускания забирает зерно по всей высоте кузова. Когда щуп упирается в дно кузова (или другое препятствие, например перекладину между бортами автомобиля), электроника отмечает увеличение напряжения и автоматически инвертирует движение. Таким образом, система «касания дна кузова» гарантирует взятие пробы по всей высоте кузова и исключает поломку пробоотборника при попадании щупа на какое-либо препятствие.
Главной отличительной чертой пробоотборника зерна ЭРОН 4000 Гироскоп является наличие двух независимых осей вращения в горизонтальной плоскости, что дает ему ряд неоспаримых преимуществ перед конкурентами.
Щуп пробоотборника опускается в подлежащее анализу зерно, забирает определенное его количество и отправляет эту пробу в емкость (циклобюро), расположенную в лаборатории. Передача пробы в лабораторию происходит по зернопроводу с помощью вакуумной турбины. Установка зонда над той точкой транспортного средства, из которой должна быть взята проба, производится благодаря вращению "стрелы" пробоотборника относительно двух осей вращения - первая - на опоре, вторая - на консоли пробоотборника.
Одна из главных особенностей ЭРОН - это система «касания дна кузова». Чтобы взять пробу, щуп погружается в зерно и по мере опускания забирает зерно по всей высоте кузова. Когда щуп упирается в дно кузова (или другое препятствие, например перекладину между бортами автомобиля), электроника отмечает увеличение напряжения и автоматически инвертирует движение. Таким образом, система «касания дна кузова» гарантирует взятие пробы по всей высоте кузова и исключает поломку пробоотборника при попадании щупа на какое-либо препятствие.
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Основные технические данные
и конкурентные преимущества пробоотборников ЭРОН Гироскоп
ЭРОН 4000 Гироскоп
Зона отбора проб пробоотборника
На первый взгляд, зона отбора проб определяется максимальным радиусом действия пробоотборника.
НО НА САМОМ ДЕЛЕ, НАМНОГО БОЛЬШЕЕ ВЛИЯНИЕ НА ЗОНУ ОТБОРА ПРОБ ОКАЗЫВАЮТ КОНСТРУКТИВНЫЕ РЕШЕНИЯ, положенные в основу того или иного пробоотборника.
ЭРОН 4000 Гироскоп имеет 2 независимые оси вращения в горизонтальной плоскости: первая - на опорном "столбе", вторая - на консоли - "плече". За счет этого у него нет "мертвых зон" в пределах его радиуса действия. Возможная зона отбора ЭРОН 4000 Гироскоп - вся площадь сектора внутри своего радиуса, т.е. он может отобрать пробу даже возле своей опоры. Это неоспоримое преимущество данных пробоотборников, определенное их конструкцией!
Пробоотборники других производителей имеют телескопическую стрелу и минимальный радиус отбора проб (от 2,4м (немецкие пробоотборники) до более чем 3,0 метров (итальянские производители)! Внутри этого минимального радиуса действия - "мертвая зона", в которой они не могут отобрать пробу! Возможная зона отбора проб у этих пробоотборников - это полоса шириной 2м (немецкие пробоотборники) и полоса шириной около всего лишь 1,4 метра !!! (итальянские производители), ограниченная конструкцией выдвижной стрелы. Причем, это именно МАКСИМАЛЬНАЯ ширина зоны отбора проб, получаемая при положении стрелы - параллельно земле. Некоторые итальянские производители, чтобы скрыть, или "замаскировать" этот факт дают в рекламных целях минимальный и максимальный радиусы отбора проб при разном положении стрелы (поднятом и опущенном) и таким образом "расширяют" зону отбора, но на самом деле определяеющим является именно рабочий ход выдвижной стрелы, а он весьма невелик!
Посмотрите схемы зон отбора проб на чертежах ниже. Для примера показан длиномер с длиной кузова 12,0м., шириной 2,5м.(общая S кузова = 30 м²) и установка 2-х пробоотборников вдоль автомобильных весов. Ширина весов – 3м. Показаны зоны отбора проб и «мертвые» зоны при установке 2-х пробоотборников ЭРОН 4000 Гироскоп 4,1 м. и 2-х пробоотборников других производителей. Положения пробоотборников относительно кузова в каждом случае выбраны так, чтобы обеспечить максимальную площадь зоны покрытия для того или иного пробоотборника для данного типа транспортного средства.
НО НА САМОМ ДЕЛЕ, НАМНОГО БОЛЬШЕЕ ВЛИЯНИЕ НА ЗОНУ ОТБОРА ПРОБ ОКАЗЫВАЮТ КОНСТРУКТИВНЫЕ РЕШЕНИЯ, положенные в основу того или иного пробоотборника.
ЭРОН 4000 Гироскоп имеет 2 независимые оси вращения в горизонтальной плоскости: первая - на опорном "столбе", вторая - на консоли - "плече". За счет этого у него нет "мертвых зон" в пределах его радиуса действия. Возможная зона отбора ЭРОН 4000 Гироскоп - вся площадь сектора внутри своего радиуса, т.е. он может отобрать пробу даже возле своей опоры. Это неоспоримое преимущество данных пробоотборников, определенное их конструкцией!
Пробоотборники других производителей имеют телескопическую стрелу и минимальный радиус отбора проб (от 2,4м (немецкие пробоотборники) до более чем 3,0 метров (итальянские производители)! Внутри этого минимального радиуса действия - "мертвая зона", в которой они не могут отобрать пробу! Возможная зона отбора проб у этих пробоотборников - это полоса шириной 2м (немецкие пробоотборники) и полоса шириной около всего лишь 1,4 метра !!! (итальянские производители), ограниченная конструкцией выдвижной стрелы. Причем, это именно МАКСИМАЛЬНАЯ ширина зоны отбора проб, получаемая при положении стрелы - параллельно земле. Некоторые итальянские производители, чтобы скрыть, или "замаскировать" этот факт дают в рекламных целях минимальный и максимальный радиусы отбора проб при разном положении стрелы (поднятом и опущенном) и таким образом "расширяют" зону отбора, но на самом деле определяеющим является именно рабочий ход выдвижной стрелы, а он весьма невелик!
Посмотрите схемы зон отбора проб на чертежах ниже. Для примера показан длиномер с длиной кузова 12,0м., шириной 2,5м.(общая S кузова = 30 м²) и установка 2-х пробоотборников вдоль автомобильных весов. Ширина весов – 3м. Показаны зоны отбора проб и «мертвые» зоны при установке 2-х пробоотборников ЭРОН 4000 Гироскоп 4,1 м. и 2-х пробоотборников других производителей. Положения пробоотборников относительно кузова в каждом случае выбраны так, чтобы обеспечить максимальную площадь зоны покрытия для того или иного пробоотборника для данного типа транспортного средства.
Зона отбора проб
ЭРОН 4000
Гироскоп 4,1м.
У ЭРОН ГИРОСКОП – В ПРИНЦИПЕ НЕТ ВНУТРЕННЕЙ «МЕРТВОЙ ЗОНЫ»!
За счет дополнительной оси вращения под головкой, он берет пробу в любом месте в пределах своего радиуса, в том числе и прямо под своей опорой! Согласно чертежу при
такой установке пробоотборников Вы получите следующие площади «мертвых зон» для 2-х ЭРОН 4000 Гироскоп 4,1 м.: 0,5мᶟ+1,03мᶟ+0,09мᶟ=1,62мᶟ (или всего лишь 5,4 % от общей площади кузова)
Зона отбора проб
Пробоотборники производства Италия
Площадь «МЕРТВОЙ ЗОНЫ» для 2-х пробоотборников производства Италии: 2,6мᶟ+2,8мᶟ+0,9мᶟ+1,8мᶟ+1,8мᶟ=9,8мᶟ (или 33 % от общей площади кузова).
Т.е. при схожих радиусах действия - 4,1 метра (ЭРОН) и 4,4 метра (Италия), и даже несмотря на то, что радиус итальянского пробоотборника даже больше, за счет внутренней «мертвой» зоны и небольшого рабочего хода выдвижной стрелы у итальянского пробоотборника (всего 1375 мм), он значительно проигрывает по зоне покрытия пробоотборнику ЭРОН 4000 Гироскоп.
НЕПОКРЫТАЯ ПЛОЩАДЬ КУЗОВА В ДАННОМ СЛУЧАЕ У ЭРОН ГИРОСКОП В 6 РАЗ МЕНЬШЕ!!!
Зона отбора проб
Пробоотборники производства Германия
Площадь «МЕРТВОЙ ЗОНЫ» для 2-х пробоотборников производства Германия: 2,9мᶟ+2,9мᶟ+0,03мᶟ+0,29мᶟ = 6,12мᶟ (или 20,4 % от общей площади кузова);
Т.е. не смотря на больший радиус у немецкого пробоотборника, за счет внутренней «мертвой» зоны он также значительно проигрывают по зоне покрытия пробоотборнику ЭРОН 4000 Гироскоп.
Непокрытая площадь кузова в данном случае у ЭРОН Гироскоп в 3,78 раза меньше!!!
МЕТОД ОТБОРА / ВИД ЩУПА
На пробоотборниках могут быть использованы 3 типа шупа:
Простой
.
Двухпоточный
(каротажный) щуп
Шнековый щуп
❶ Простой однотрубный щуп
- выполнен из заостренной на конце нержавеющей трубы, на торце стоит резиновый амортизатор для смягчения удара о дно кузова. Зерно засасывается турбиной через боковые окошки щупа. Достоинства этого щупа - простота конструкции, низкая стоимость и небольшой диаметр, а как следствие, отличная проникающая способность. Недостаток простого однотрубного щупа - "эффект пылесоса", когда в щуп засасываются находящиеся вблизи легкие примеси и в результате повышенное их содержание в пробе.

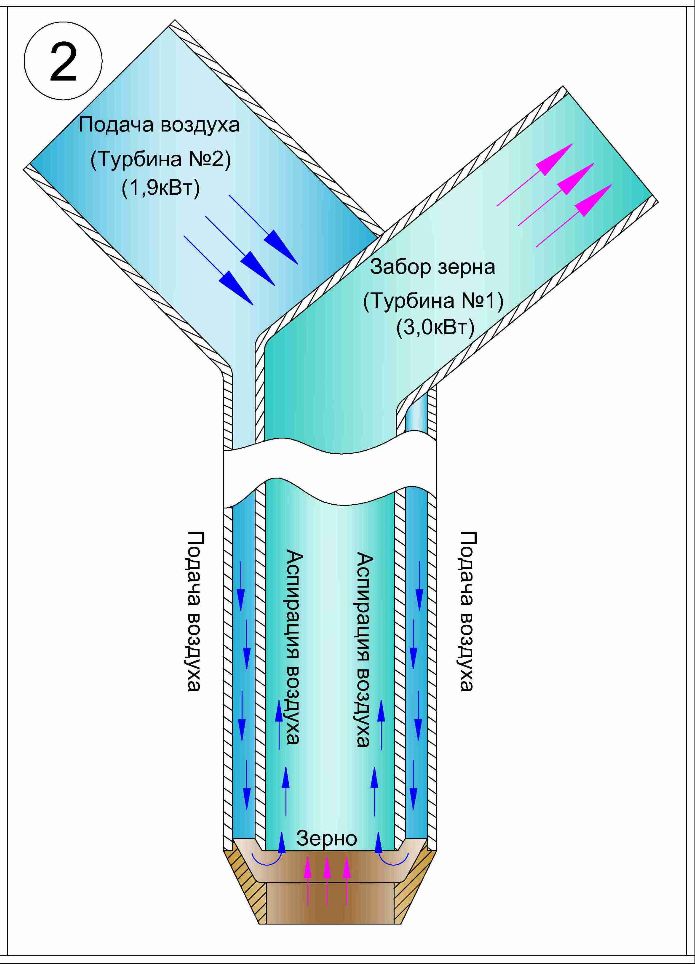

❷ Двухпоточный (каротажный) щуп
Для исключения "эффект пылесоса" был создан двухпоточный каротажный щуп. Он представляет собой конструкцию
"труба в трубе". При этом между внутренней и внешней трубами турбиной нагнетается воздух. Подача этого воздуха - регулируется. В правильно отрегулированном щупе количество нагнетаемого в щуп воздуха равно количеству воздуха, засасываемого основной турбиной, т.е. исключен подсос воздуха и зерна извне. Для примера: проверка правильности регулировки щупа - берется обыкновенный лист бумаги, подносится к входному отверстию щупа, и подача воздуха от нагнетающей турбины
настраивается так, чтобы в момент работы основной турбины лист бумаги не всасывался в щуп, но и не падал. В результате при погружении в толщу зерна, отбор пробы производится только того зерна, которое механически зашло в щуп в результате его опускания. Никакого подсоса зерна и легких примесей со стороны не происходит!
В подобных системах других производителей для нагнетания воздуха в щуп используется обратный поток от основной турбины. Так как в отделителе проб (выгрузном контейнере) используется фильтр (для предотвращения попадания сора и зерна в турбину), то при эксплуатации он засоряется и как следствие, падает мощность всасывания и обратного потока, идущего в щуп. Соответственно, сбивается правильная регулировка щупа, что влияет на достоверность пробы. Такая схема применялась до 2015 года и в пробоотборниках компании TPLG 3000-ной серии. В современных пробоотборниках ЭРОН 4000 для нагнетания воздуха в каротажный щуп стоит отдельная независимая турбина 1,9 кВт. Это позволяет избавиться от вышеописанного эффекта, точнее отрегулировать объем подачи воздуха в щуп и никак не влияет на работу основной турбины. Этот тип щупа позволяет получить такую же пробу, как и при ручном отборе и рекомендуется к применению на всех культурах

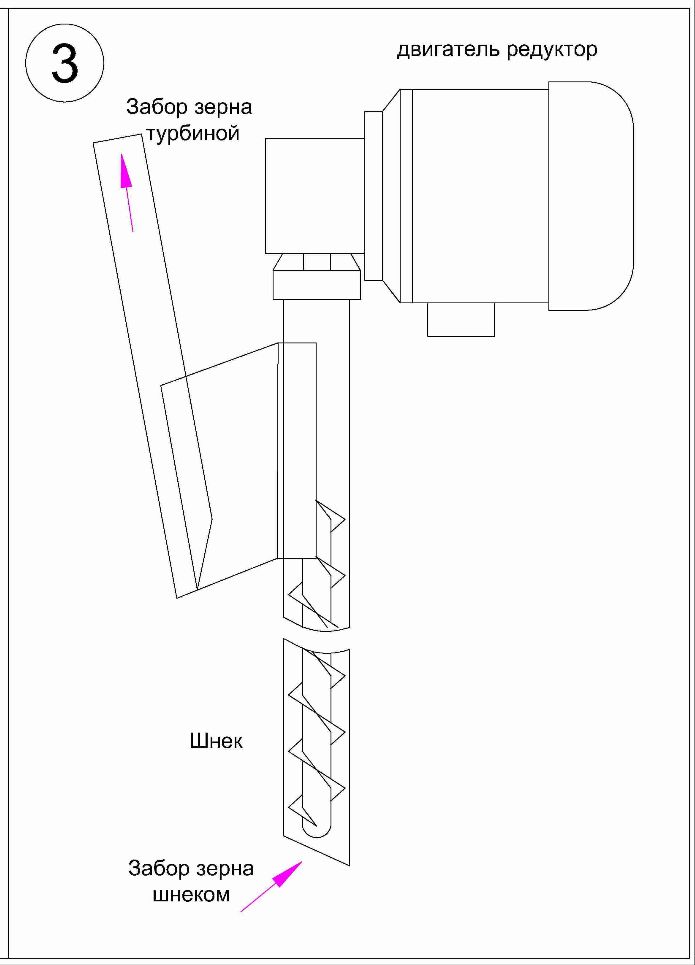

❸ Шнековый щуп
- представляет из себя нержавеющую трубу с шнеком внутри. Шнек приводится в действие отдельным моторредуктором. Вверху шнека - небольшая камера для отбираемого зерна, откуда проба засасывается турбиной.
Достоинства: "Засверлится" в любой сложный для отбора продукт. Недостатки: Высокая стоимость, дополнительный механизм и моторредуктор, а также, как известно, большой минус любого шнека - дробление зерна. На масличных культурах добавляется еще и эффект обрушивания. В результате - огромная погрешность по сорной примеси и дробленому зерну. Особенно этот недостаток проявляется на масличных культурах и кукурузе. Не рекомендован для применения на зерновых и масличных культурах. Рекомендован к применению на шроте, жмыхе и т.д., где не важна целостность отобранной пробы.
Диаметр и качество зернопровода
✔
С 2018 г. только лучшие по качеству толстостенные антистатические зернопроводы производства Германия с гладкими внутренними и внешими стенками и стальной спиралью.
В местах, где зернопровод подвержен постоянным изгибам и нагрузкам, используется только черный зернопровод в высокоэластичном исполнении усиленный дополнительной стальной спиралью с резинотканной внешней оболочкой. На выбор Заказчика диаметр стандартного зернопровода (38 мм.) может быть увеличен до 50 мм. - зернопровод большего диаметра меньше подвержен засорению (особенно актуально на кукурузе и подсолнечнике). Все зернопроводы только в пищевом исполнении!

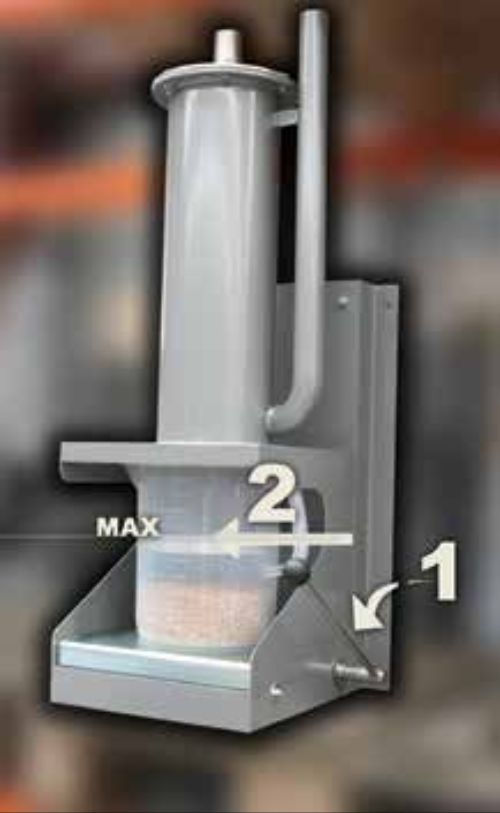

Приемный контейнер
✔
(ОТДЕЛИТЕЛЬ ПРОБ/ЦИКЛОБЮРО)
Циклон с встроенным рукавным фильтром с обратной продувкой и герметичной емкостью для
отобранного зерна.
У других производителей фильтр перед турбиной не имеет обратной продувки и требует регулярного обслуживания - чистки. При сильном загрязнении фильтровальной пластины в крышке отделителя или отдельно стоящего фильтра происходит понижение силы всасывания.
У пробоотборника ЭРОН 4000 - фильтр очищается автоматически с помощью обратной продувки в конце каждого цикла отбора проб (используется турбина с инвертором потока).
Делитель пробы
✔
(ОПЦИЯ - устанавливается в лаборатории)
Для автоматического разделения отобранной пробы, в лаборатории могут быть установлены делители на 2, 3, 4, 6 выходов. Вы сразу получите нужное Вам количество проб определенного объема.
Гомогенизатор
отобранной пробы
✔
(ОПЦИЯ - устанавливается в лаборатории)
Перемешивает отобранные за 1 цикл пробы для получения однородного усредненного образца.
Дополнительно гомогенизатор может быть оснащен вибратором.
Вибратор на щуп
✔
(ОПЦИЯ)
Эта опция позволяет работать с очень мокрым и сорным продуктом и легко пробивать слой зерна до дна кузова. Кроме этого, вибратор уменьшает нагрузку на моторредуктор подъема/опускания и как следствие, продлевает срок его службы.
Оператор управляет включением вибратора прямо с панели управления и пользуется им при необходимости (например, выбирает режим работы без вибратора для сухой пшеницы или с вибратором - для мокрой сорной кукурузы).
Высота навеса
✔
Рекомендуемая высота навеса -7,5 метров.
При этом под щупом у пробоотборника - 4,47 метра. Т.е. щуп будет на 47 см выше, чем максимально разрешенная по ПДД высота автомобиля. На усмотрение Заказчика, если он считает, что такая свободная ввысота ему не нужна, то пробоотборник может быть установлен значительно ниже. Так, например, если высота автотранспорта Заказчика - 3,5 метра, то с запасом 20 см. над этим кузовом рекомендуемая высота навеса составит всего 6,48 метра!
В других пробоотборниках, использующих выдвижную стрелу для увеличения зоны отбора проб, необходимая минимальная высота навеса - 8,75 метра.
Пульт управления пробоотборниками
ЭРОН / Кобра 4000
Новый пульт -
новые возможности!
НОВИНКА 2018 года от компании TPLG!!!
Джойстиковый пульт с touch screen панелью для пробоотборников ЭРОН/КОБРА. Полностью русскоязычное меню.
Удобное управление и настройка основных параметров пробоотборника через touch screen панель, всроенный Wi-Fi модуль позволяет легко подключаться к сети интернет для удаленной диагностики и настройки пробоотборника.
Если раньше для диагностики и изменения каких-либо параметров пробоотборника Вам нужно было вызывать техника, то теперь множеством параметров Вы можете управлять сами из интуитивно понятного простого пользовательского меню и таким образом адаптировать работу пробоотборника под конкретные условия работы, а техник сможет моментально дистанционно подключиться к пробоотборнику через сеть интернет для его диагностики, для этого достаточно подключить пульт к интернет через кабель, Wi-Fi или Ваш смартфон.
Пролистайте слайды справа с демонстрацией некоторых разделов меню. Нажмите и удерживайте левую кнопку мыши для остановки слайдера для чтения. ➠➠➠
Главное меню
Интуитивно понятный интерфейс для легкой работы оператора
Меню параметры
В данном меню оператор может откорректировать параметры работы пробоотборника под конкретные условия. Например, снизить силу проникновения щупа, если он работает с сухой пшеницей, или наоборот увеличить ее, если ведется приемка кукурузы с большой влажностью и сорностью.
• Скорость вращения турбины[%]: от 0 до 100%.
• Время откл. турбины [сек.]: задержка от 0 до 999 секунд.
• Сила проникновения щупа [%]: от 20 до 170%.
• Задержка времени откл. доп. турбины [сек.]: задержка от 0 до 999 секунд.
• Время работы турбины на возврат пробы [сек]: от 0 до 999 сек.
• Скорость вращения турбины[%]: от 0 до 100%.
• Время откл. турбины [сек.]: задержка от 0 до 999 секунд.
• Сила проникновения щупа [%]: от 20 до 170%.
• Задержка времени откл. доп. турбины [сек.]: задержка от 0 до 999 секунд.
• Время работы турбины на возврат пробы [сек]: от 0 до 999 сек.
Автоматический отбор проб
(ОПЦИЯ)
Выбрав этот режим, оператор не управляет каждым отбором (тычком) пробоотборника, а просто выбирает тип кузова (например, зерновоз с прицепом), нажимает старт отбора проб и пробоотборник по заранее запрограммированным точкам в автоматическом режиме отберет все пробы и вернется в исходное положение.
Дополнительное удобство при плохом обзоре, существенное облегчение и упрощение работы оператора и при этом самая высокая скорость отбора проб.
Дополнительное удобство при плохом обзоре, существенное облегчение и упрощение работы оператора и при этом самая высокая скорость отбора проб.
Меню программирования
точек отбора проб (Опция)
Опция: Программирование и запоминание от 1 до 10 автоматических отборов + запоминание до 8 различных типов транспортного средства + возврат в исходную позицию
Эта опция позволяет заранее запрограммировать несколько (например 10) любых точек отбора проб из кузова (причем кузова могут быть разные – короткая машина – длинная машина – зерновоз с прицепом и т.д.)
Эта опция позволяет заранее запрограммировать несколько (например 10) любых точек отбора проб из кузова (причем кузова могут быть разные – короткая машина – длинная машина – зерновоз с прицепом и т.д.)
Сервисное меню
Предназначено для обслуживающего персонала, закрыто от пользователя.
Аварийная сигнализация и вывод информации о неисправностях
РЕЖИМ ОТБОРА ПРОБ
Автоматический пробоотборник ЭРОН 4000 Гироскоп
РУЧНОЙ И Автоматический РЕЖИМЫ отбора проб
В ручном режиме отбора оператор управляет движением пробоотборника с помощью джойстика, направляя его в ту или иную точку отбора.
ОПЦИЯ: Программирование и запоминание от 1 до 10 автоматических отборов + запоминание до 8 различных типов транспортного средства +
+ возврат в исходную позицию.
Эта опция позволяет заранее запрограммировать несколько (например 10) точек отбора проб из кузова (причем кузова могут быть разные – короткая машина – длинная машина – зерновоз с прицепом и т.д.) Тогда оператор не будет управлять каждым отбором (тычком) пробоотборника, а просто выберет тип кузова (например, зерновоз с прицепом), нажмет старт отбора проб и пробоотборник по заранее запрограммированным точкам в автоматическом режиме отберет все пробы и вернется в исходное положение. Также есть режим "случайного" отбора, при котором оператор не знает по какой схеме отбор проб будет произведен. Такая функция позволяет исключить как преднамеренно (сговор), так и непреднамеренно, фальсификацию результатов отбора проб.
Дополнительное удобство при плохом обзоре, существенное облегчение и упрощение работы оператора и при этом самая высокая скорость отбора проб.
СИСТЕМА
ОТБОРА И АНАЛИЗА
ПРОБ
GESTAR
ОТБОРА И АНАЛИЗА
ПРОБ
GESTAR
Автоматический пробоотборник ЭРОН 4000 Гироскоп
АВТОМАТИЗИРОВАННАЯ СИСТЕМА ОТБОРА И АНАЛИЗА ПРОБ GESTAR
Так же как и другие модели пробоотборников компании TPLG, автоматический пробоотборник зерна ЭРОН 4000 может быть легко подключен к автоматизированной системе отбора и анализа проб GESTAR. Всего 5 минут от старта отбора проб - и более 10 основных параметров качества зерна - в Вашем компьютере и базе 1С. Таким образом Вы можете резко увеличить пропускную способность Вашей лаборатории и минимизировать человеческий фактор!
ПОДРОБНЕЕ О СИСТЕМЕ GESTAR ➥➥➥
Регулировка
силы опускания щупа
силы опускания щупа
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Регулировка силы проникновения
щупа
В пробоотборниках ЭРОН выпуска до 2018 г. стоял 2-х позиционный
переключатель, регулирующий силу проникновения в кузов, в зависимости от типа зерна. В современном пробоотборнике сила проникновения щупа изменяется с помощью программы пульта управления и может легко изменяться пользователем [%]: от 20 до 170%.
Регулировка
скорости
подъём/спуск
скорости
подъём/спуск
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Переключатель скорости подъём/спуск
Входит в стандартную комплектацию и служит для отбора проб в грузовиках- цистернах или вагонах, включает в себя ручное управление вверх/вниз и джойстиковую панель управления
ПАРКОВКА
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Автоматический возврат в
исходное положение
Входит в стандартную комплектацию. После цикла отбора проб оператор нажимает на кнопку парковка и пробоотборник сам, в автоматическом режиме встает в парковочное положение.
УДАЛЕННОЕ
УПРАВЛЕНИЕ
УПРАВЛЕНИЕ
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Система видеонаблюдения/
дистанционного контроля и управления
При необходимости, к пробоотборнику может быть подключена система видеонаблюдения/дистанционного контроля и управления с отдельным цветным монитором и Full HD видеокамерами.
ВОЗВРАТ ИЗЛИШКА ПРОБЫ В КУЗОВ
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Возврат излишка пробы в кузов
При большом объеме приемки на элеваторе - в лаборатории к концу смены может скапливаться несколько тонн проб. Для облегчения работы лаборантов лишнее зерно может быть отправлено в кузов автомобиля или в отдельно стоящий бункер одним нажатием кнопки.
ЗАПРЕТ НА НОВЫЙ ЦИКЛ ОТБОРА ДО
ВЫГРУЗКИ
ПРИЕМНОГО
КОНТЕЙНЕРА
ВЫГРУЗКИ
ПРИЕМНОГО
КОНТЕЙНЕРА
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Запрет на осуществление нового цикла отбора до опустошения приемного контейнера
Предотвращает забивание зернопроводов при ошибке оператора - новый цикл отбора не запустится, пока не будет выгружен приемный контейнер
УПРАВЛЕНИЕ ДВИЖЕНИЕМ ТРАНСПОРТА
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Управление движением автотранспорта
Двухцветный световой индикатор красный/зеленый (варианты исполнения - в ручном или автоматическом режимах).
Звуковой сигнал "Отбор проб окончен"
Температура окружающей
среды
среды
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Температурный режим работы пробоотборника
Стандартно: от -20⁰С до +50 ⁰С
Никакой гидравлики, цепных приводов и как следствие, возможных проблем при работе на морозе!
Опция: температурный комплект, позволяет работать при температурах до минус 40⁰С!!!
Данная опция у пробоотборников ЭРОН и КОБРА 4000 прекрасно себя зарекомендовала в сложных погодных условиях в Казахстане, где зимой зачастую приходится работать при таких температурах.
МОЩНОСТЬ ТУРБИНЫ
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Мощность турбины пробоотборника
Стандартно - 3,0 кВт / 380В
Некоторые производители комплектуют свои пробоотборники маломощными щеточными турбинами 1,2 - 1,5 кВт/220В. Эти турбины до 2015 года также устанавливались и на пробоотборники TPLG предыдущей 3000-ной серии (ЭРОН 3000, КОБРА 3000). Эксплуатация показала, что эти турбины очень капризны и нуждаются в постоянной замене. Сейчас, все пробоотборники TPLG новой, 4000-ной серии оснащаются современными необслуживаемыми турбинами с инвертором потока, мощностью от 3,0
кВт до 7,5 кВт/380 В.
ПИТАНИЕ
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Питание
Стандартно - 380В
ВЕС
Автоматический пробоотборник ЭРОН 4000 Гироскоп
Вес
1200 кг.
Самый тяжелый на рынке пробоотборник! Производитель не экономит на качестве и толщине металла! Также большой вес - повышенная динамическая стабильность всей конструкции. Разница в весе по сравнению с другими производителями доходит до 2,5 раз.
Монтаж пробоотборника
ЭРОН 4000 Гироскоп
несколько фотографий с монтажа пробоотборника

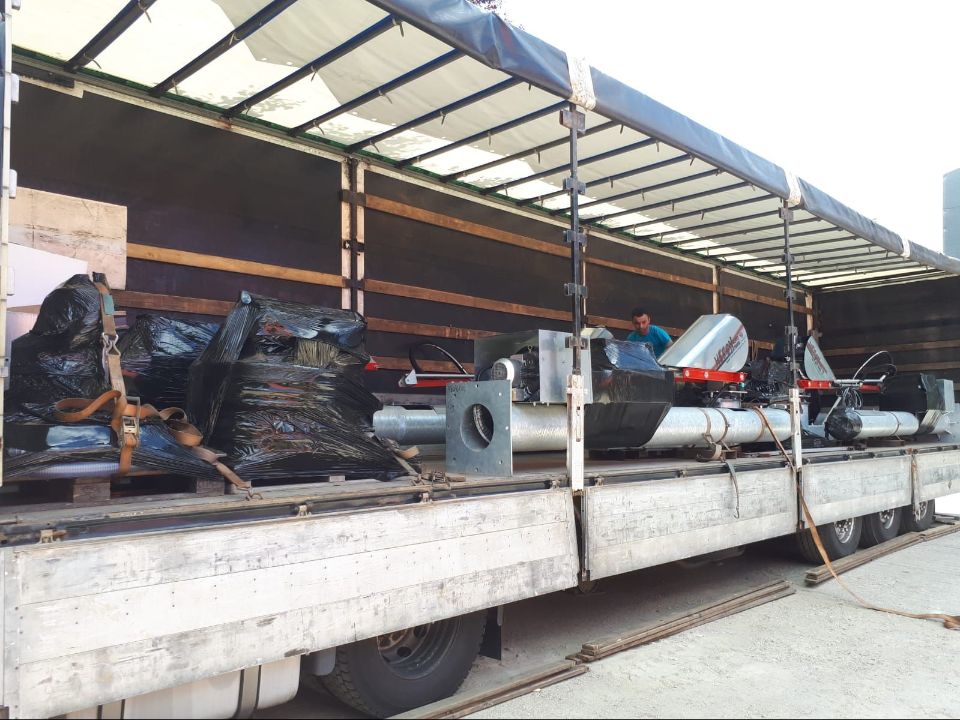

Доставка пробоотборников на объект Заказчика
Установка стойки пробоотборника на фундамент
Выгрузка ЭРОН 4000 Гироскоп
Установка стойки пробоотборника на фундамент на нулевом уровне
Установка стойки пробоотборника на фундамент на нулевом уровне
ЭРОН 4000 Гироскоп установлены и готовы к подключению зернопроводов и электрики
Подключение ЭРОН 4000 Гироскоп
ЭРОН 4000 Гироскоп подключены и готовы к работе!
ЭРОН 4000 Гироскоп готовы к работе!
