Портальный пробоотборник ФАЭТОН - отбор проб зерна из любой точки кузова автотранспорта
и по всей высоте насыпи в  ж/д вагонах


Портальный пробоотборник

ФАЭТОН

Автоматический пробоотборник ФАЭТОН разработан для отбора зерна и сыпучих продуктов из автотранспорта, автоцистерн и железнодорожных вагонов. Щуп пробоотборника движется вертикально, что обеспечивает ему высокую точность и максимальную силу проникновения. Пробоотборник пробивает до дна даже сильно уплотненное зерно в железнодорожных вагонах, что позволяет брать достоверную пробу зерна по всей высоте насыпи, даже если она свыше 4-х метров. Каретка пробоотборника перемещается по поперечному рельсу, который в свою очередь движется по продольным направляющим и, таким образом, у этого пробоотборника вообще нет мертвых зон внутри прямоугольной зоны отбора проб - он возьмет пробу из любой точки вагона или кузова автомобиля.

Как и другие модели пробоотборников компании TPLG - один из самых быстрых пробоотборников на рынке!

Отбор проб по всей длине зерновоза займет менее 2-х минут!

Самый длинный  железнодорожный пробоотборник!

В исполнении для нескольких вагонов, пробоотборник отберет пробы, например - из 2-х, 3-х, 7-ми и т.д вагонов.

Щуп (зонд) пробоотборника ПРОБЬЕТ СЛОЙ ЗЕРНА В ЛЮБОМ ВАГОНЕ ДО ДНА!

Автоматический железнодорожный пробоотборник

Опционально пробоотборник оснащается опциями программирования точек отбора, определения длины автотранспорта или распознования места остановки вагона,  распознавания открытых люков ж/д вагонов.

Исполнение пробоотборника ФАЭТОН для 2-х параллельных ж/д путей

Один автоматический пробоотборник Фаэтон в специальном исполнении может отобрать пробу с двух параллельных ж/д путей или платформенных весов.

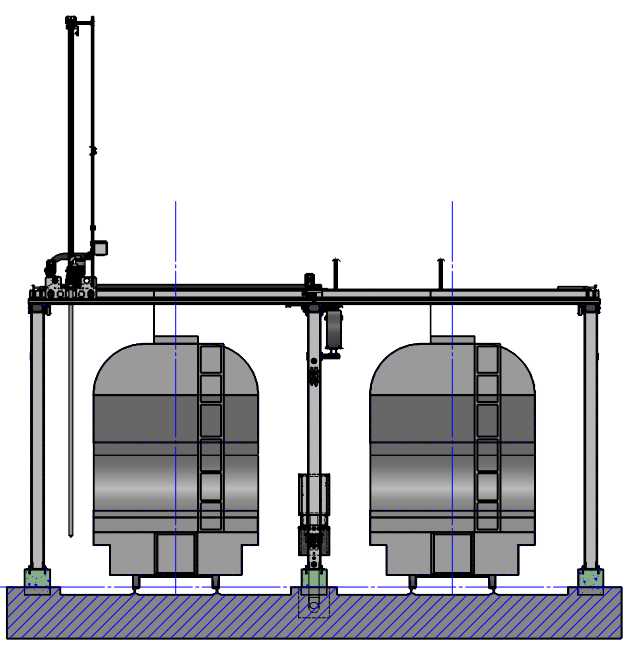

Исполнение пробоотборника ФАЭТОН для 2-х параллельных мостовых весов

Один автоматический пробоотборник Фаэтон в специальном исполнении может отобрать пробу с двух параллельных ж/д путей или платформенных весов.


Автоматический портальный пробоотборник зерна ФАЭТОН

Основные технические данные
и конкурентные преимущества
пробоотборника "ФАЭТОН"


Производитель

Компания TPLG, Франция - уже более 40 лет специализируется на производстве автоматических пробоотборников. Первый автоматический пробоотборник был выпущен компанией в 1977 году. Более 3000 пробоотборников работают по всему миру.

Материал изготовления

Полностью оцинкованная конструкция. Все конструктивные части пробоотборника - горячеоцинкованный металл! Зонд пробоотборника и часть зернопроводов из нержавеющей стали.
Никакой краски и ржавчины!

Длина рабочего рельса

 Стандартные модели пробоотборников ФАЭТОН - 4012/ 4016/ 4020/ 4024 с длиной продольных рельс 12м/ 16м/ 20м и 24 метра соответственно.

Возможность секционного удлинения рельса для взятия проб из нескольких вагонов, например - из 2-х, 3-х, 7-ми и т.д.

Способ отбора проб

Стандартно пробоотборник оснащен двухпоточным каротажным щупом длиной около 6 метров и рабочим ходом 4,6 метра. Отбор пробы производится в течение всего времени опускания щупа в насыпь, позволяя взять репрезентативную пробу со всей толщи зерна в вагоне.

Полностью электромеханический привод (моторредукторы NORD, SUMITOMO, BONFIGLIOLI)

Традиционно, в пробоотборнике ФАЭТОН стоят моторредукторы ведущих европейских производителей, не требующие никакого обслуживания на протяжении своей эксплуатации. Компьютерное управление всеми приводами и частотными преобразователями позволяет настраивать работу пробоотборника под нужды Заказчика как с панели управления, так и дистанционно по сети Интернет. Высокая скорость перемещения/взятия пробы и высокая точность управления. Никакой гидравлики и связанных с ними проблем при работе при отрицательных температурах, замен масла, гидрошлангов, сальников, гидроцилиндров и т.д., а значит, затрат времени и дополнительных расходов при его эксплуатации.

Расстояние
Транспортировки
пробы в лабораторию

✔ СТАНДАРТНО - 25 МЕТРОВ
Стандартный комплект поставки пробоотборника включает в себя все кабели и зернопроводы для расстояния 25 метров до лаборатории.

✔ ОПЦИЯ - ДО 120 МЕТРОВ БЕЗ ПРИМЕНЕНИЯ ДОП. ТУРБИН
Так как у ФАЭТОН не требуется доп. турбина до расстояния 120 метров, то затраты Заказчика на увеличение этого расстояния - минимальны - удлиняются только кабели и зернопровод.

✔ ОПЦИЯ - ДО 300 МЕТРОВ С ПРИМЕНЕНИЕМ ДОП. ТУРБИН
С применением дополнительных турбин проба может передаваться по зернопроводу на расстояние до 300 метров.

Диаметр и качество зернопровода

  С 2018 г. только лучшие по качеству толстостенные антистатические зернопроводы производства Германия с гладкими внутренними и внешими стенками и стальной спиралью.
  В местах, где зернопровод подвержен постоянным изгибам и нагрузкам, используется только черный зернопровод в высокоэластичном исполнении усиленный дополнительной стальной спиралью с резинотканной внешней оболочкой. На выбор Заказчика диаметр стандартного зернопровода (38 мм.) может быть увеличен до 50 мм. - зернопровод большего диаметра меньше подвержен засорению (особенно актуально на кукурузе и подсолнечнике). Все зернопроводы только в пищевом исполнении!

Приемный циклон

(ОТДЕЛИТЕЛЬ ПРОБ/ЦИКЛОБЮРО)
  Обновленная в 2019 г. приемная станция с увеличенным циклоном, герметичной емкостью для отобранного зерна 10 литров и отдельным фильтром со стеклянной быстросъемной колбой.

  Фильтр имеет стеклянную быстросъемную (на защелках) колбу, что позволяет визуально видеть степень его засоренности и при необходимости, очистить его всего за 1 мин. Кружка для отобранного зерна увеличенной емкостью 10 литров герметично вставляется в приемную станцию и при работе с пробоотборником никакой пыли от пробоотборника в лаборатории нет.

Делитель пробы

(ОПЦИЯ - устанавливается в лаборатории)
  Для автоматического разделения отобранной пробы, в лаборатории могут быть установлены делители на 2, 3, 4, 6 выходов. Вы сразу получите нужное Вам количество проб определенного объема.

Гомогенизатор
отобранной пробы

(ОПЦИЯ - устанавливается в лаборатории)
  Перемешивает отобранные за 1 цикл пробы для получения однородного усредненного образца.
Дополнительно гомогенизатор может быть оснащен вибратором.

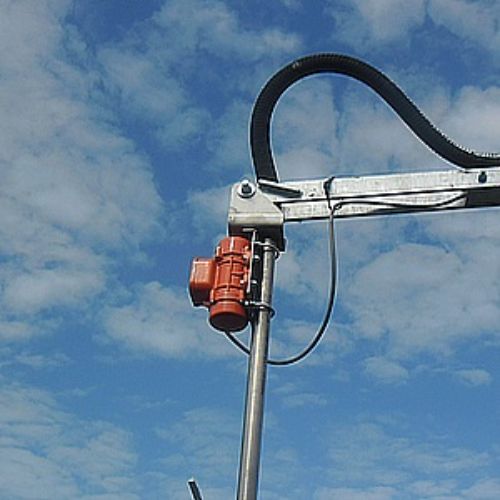

Вибратор на щуп

(ОПЦИЯ)
  Эта опция позволяет работать с очень мокрым и сорным продуктом и легко пробивать слой зерна до дна кузова. Кроме этого, вибратор уменьшает нагрузку на моторредуктор подъема/опускания и как следствие, продлевает срок его службы.
   Оператор управляет включением вибратора прямо с панели управления и пользуется им при необходимости (например, выбирает режим работы без вибратора для сухой пшеницы или с вибратором - для мокрой сорной кукурузы).

Цикл отбора проб

  Цикл отбора проб запускается нажатием одной кнопки на пульте управления - щуп опускается, беря пробу со всей толщи зерна, а после достижения дна вагона - автоматически поднимается в начальное положение.



Пульт управления пробоотборником
ФАЭТОН

Новый пульт -
новые возможности!

Обновленный в  2019 году сенсорный пульт управления от компании TPLG!!!

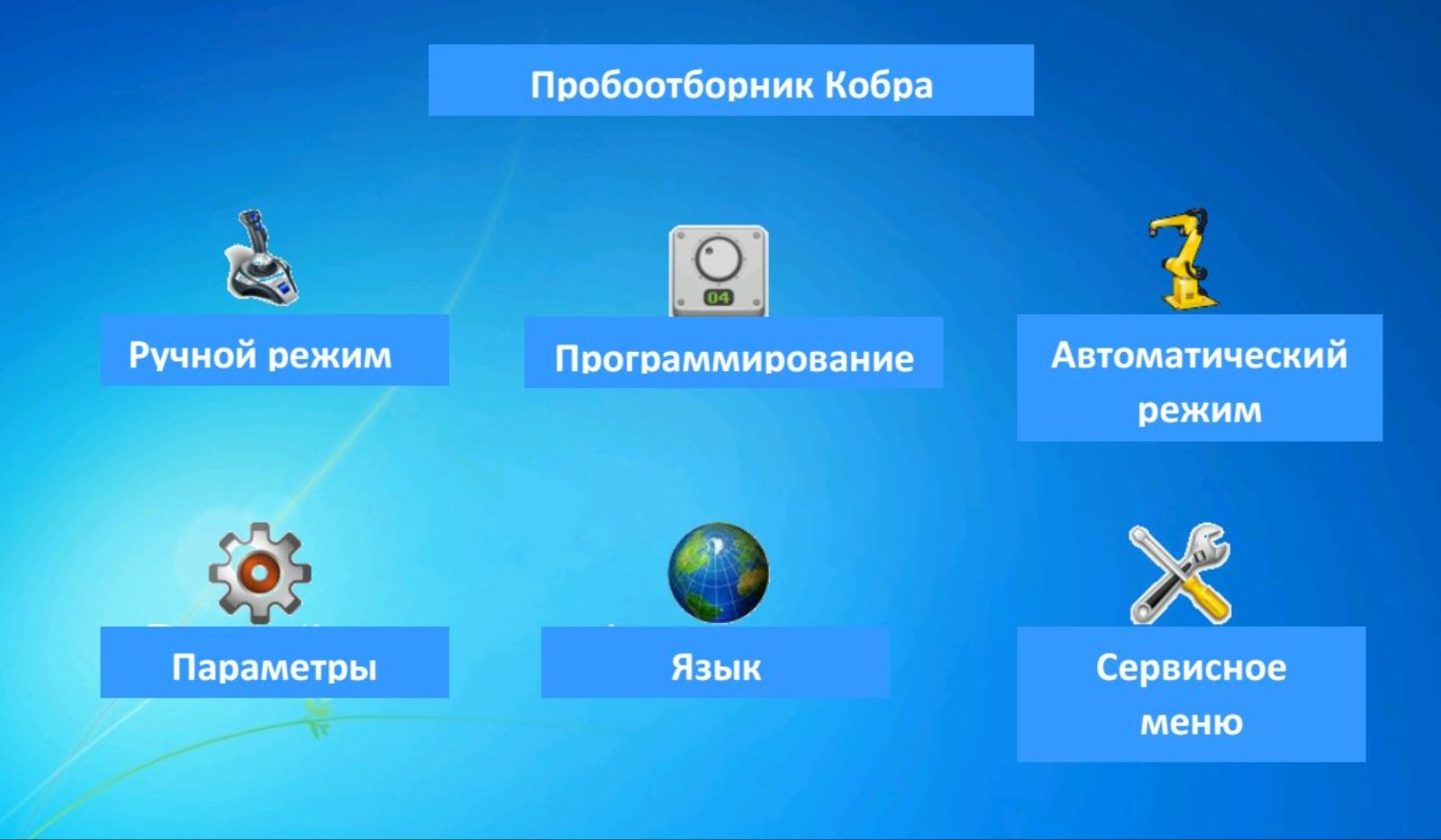

  Джойстиковый пульт с touch screen панелью для пробоотборников ФАЭТОН. Полностью русскоязычное меню.

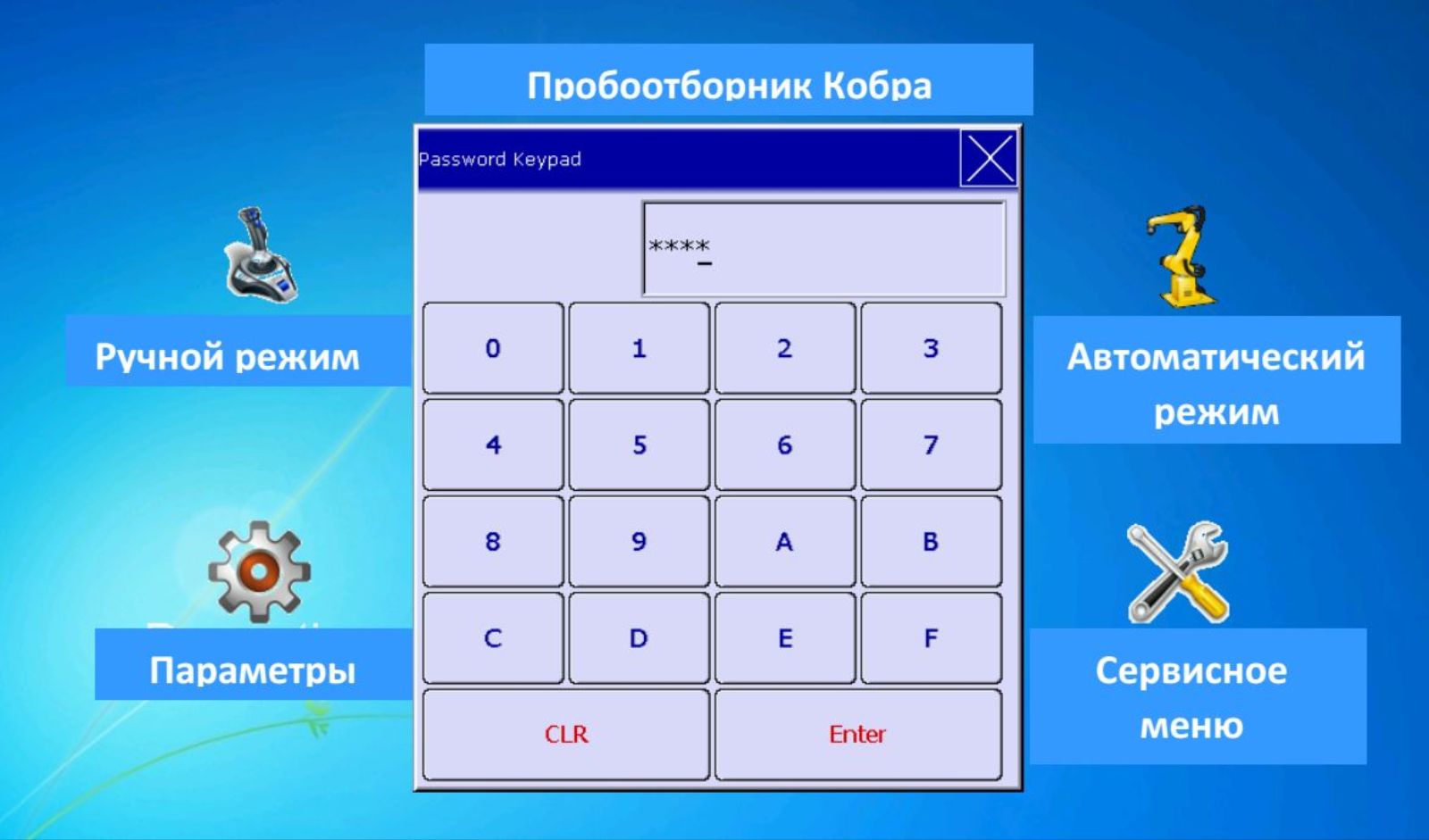

  Удобное управление и настройка основных параметров пробоотборника через touch screen панель, подключение к сети интернет для удаленной диагностики и настройки пробоотборника.
  Если раньше для диагностики и изменения каких-либо параметров пробоотборника Вам нужно было вызывать техника, то теперь множеством параметров Вы можете управлять сами из интуитивно понятного простого пользовательского меню и таким образом адаптировать работу пробоотборника под конкретные условия работы, а техник сможет моментально дистанционно подключиться к пробоотборнику через сеть интернет для его диагностики.

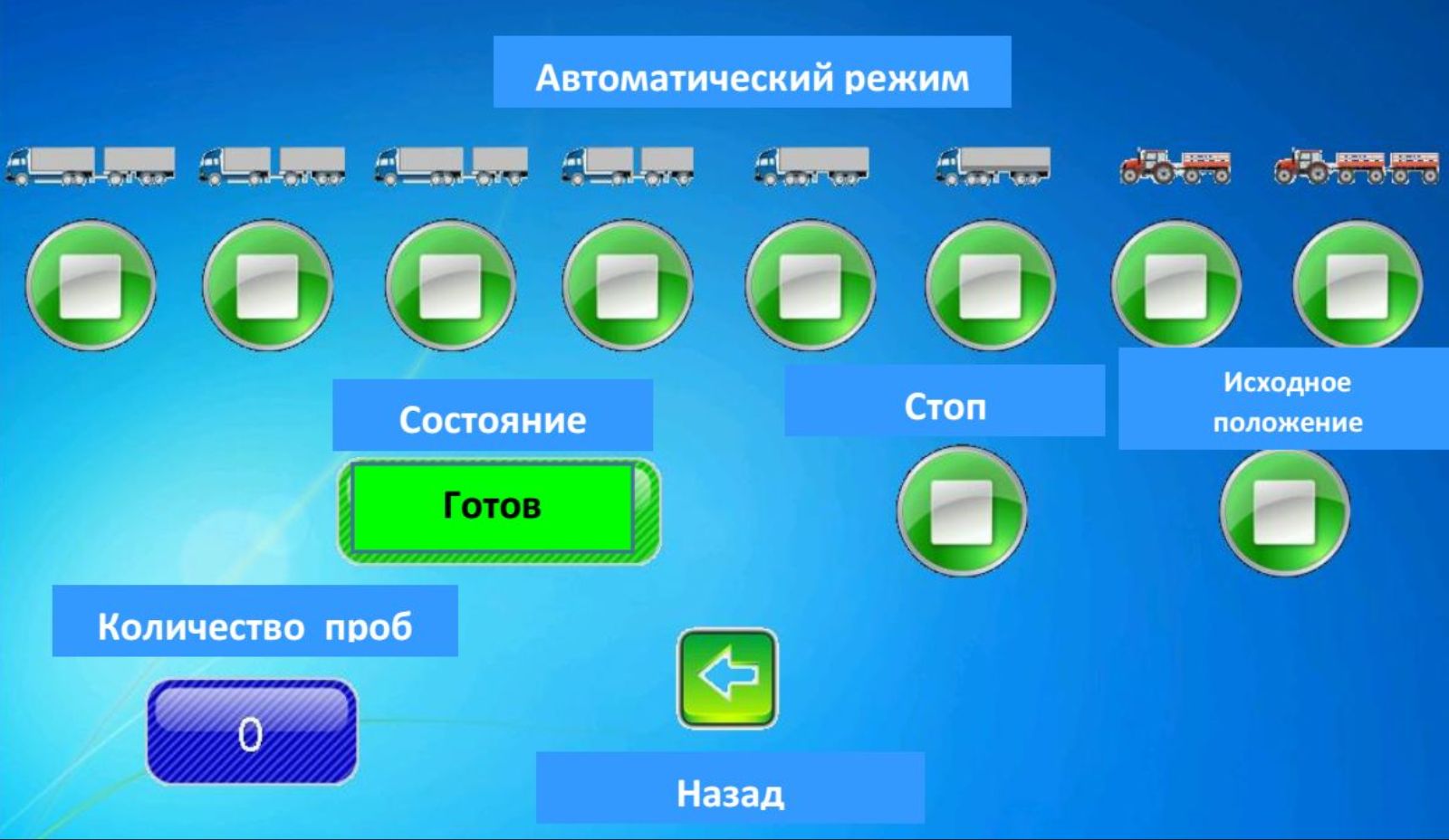

Пролистайте слайды справа с демонстрацией некоторых разделов меню. Нажмите и удерживайте левую кнопку мыши для остановки слайдера для чтения.   ➠➠➠


Видео работы портальнОГО
автоматческого пробоотборникА ФАЭТОН:




Стандартный комплект поставки пробоотборника ФАЭТОН 4016


Устанавливается на улице:

✔ 6 опорных стоек (высота 3.750 м);

✔ 6 бетонных фундаментов (600х600х600мм) - изготавливаются Заказчиком на месте по предоставленному чертежу;

✔ 2 сборных продольных опорных рельса длиной 16 метров каждый;

✔ поперечный передвижной рельс с моторредуктором продольного передвижения 1,5 кВт;

✔ Каретка с головой пробоотборника и редукторами подъема/опускания 1,85 кВт и поперечного передвижения 1,5 кВт;

✔ Зона отбора: 14 225мм. (для пробоотборника ФАЭТОН 4016);

✔ Двухпоточный каротажный щуп в стандартной комплектации пробоотборника; Кабелеукладчик для кабелей и зернопроводов;

✔ Электрощит на опорной стойке;

✔ Вакуумная турбина 3,0 кВт на опоре (для расстояния отбора пробы от 0 до 50 метров, для большего расстояния - дополнительная турбина по запросу);



Устанавливается в лаборатории

✔ Циклобюро (приемный циклон с герметично устанавливаемой емкостью 10 л.);
✔ Джойстиковый пульт с touch screen панелью для пробоотборников ФАЭТОН. Удобное управление и настройка основных параметров пробоотборника через touch screen панель.

ПРОЧЕЕ ОБОРУДОВАНИЕ:
✔ Антистатический гладкостенный  шланг для транспортировки пробы Ø38 мм или Ø50 мм между приемным циклоном и пробоотборником;
✔ Комплект кабелей между электрическим шкафом и пультом управлени;
